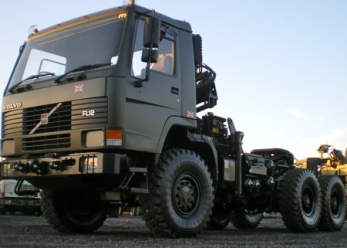

Внедорожный полноприводный седельный тягач Volvo FL12 (Вольво фл12 6х6, Швеция) с гидроманипулятором ГМП HIAB (ХИАБ, Швеция) предназначен для работы на пересеченной местности I-V категории в составе автопоездов полной массой 120 тонн при температуре окружающего воздуха от -50° до +50° по Цельсию. Трехосный седельный тягач с краном-манипулятором может выполнять крановые функции для погрузки, разгрузки и перевозки различных грузов на бортовой или сортиментовозной площадке-полуприцепе. Тягач оснащен односкатной ошиновкой и блокировками всех межосевых и межколесных дифференциалов. Полноприводные трехосные седельные тягачи Volvo 6x6 - это грузовые внедорожные транспортные средства, предназначенные для буксировки полуприцепов тяжеловозов, тралов низкорамных и высокорамных, полуприцеп цистерн, самосвальных прицепов, присоединяемых к седельному тягачу с помощью специального сцепного устройства - седла ССУ тягача. Существуют разные модификации и типы седельных тягачей Вольво 6х6, зависящие от веса и типа буксируемого полуприцепа.
Седельный большегрузный буксировщик с краном манипулятором Вольво 6х6 оптимизирован для эксплуатации в самых тяжелых дорожных условиях: рама сверхвысокопрочная с толщиной профиля 15 мм и высотой лонжерона 275 мм. Тягач оснащен односкатной ошиновкой на колесах большого диаметра, многолитровым мощным дизельным двигателем водяного охлаждения Volvo D12 мощностью 420 л.с., механической КПП. Колесные мосты тягача тяжеловоза с 2-х ступенчатой редукцией марки ZF-Eaton-Volvo, оборудованы блокировками всех межосевых и межколесных дифференциалов.
Оборудование седельного тягача |
|
---|---|
Назначение седельного тягача: основное назначение автомобиля - это выполнение тяжелых буксировочных работ на бездорожье в режиме трактора-тягача, а также проведение эвакуационных и спасательных работ. |
|
Тип ТС | седельный тягач |
Основное сцепное устройство |
ССУ JOST JSK38G |
Диаметр сцепного пальца, дюймов/см | 3.5/90 |
Артикуляция ССУ | в двух плоскостях с помощью шарнирной платформы |
Углы прокачки, ° |
в продольной проекции 30, в поперечной 14 |
Надрамник ССУ | JOST 505MP |
Высота сцепки, мм |
1650 |
Кран гидроманипулятор | HIAB 115-1GB |
Конструкция крана | Z-образная складная на шарнирах крановая установка с телескопическим выдвижением стрелы |
Грузоподъемность крюка, кг | 5200 на вылете 2,1 метра |
Вылет стрелы, м | 5,3 |
Грузоподъемность на максимальном вылете, кг | 2200 |
Управление | микропроцессорное (пост верхний, нижний, и дистанционный) |
Навесной инструмент | крюк, ротатор |
Лебедка |
Rotzler HZ150 |
Расположение | По центру рамы, с выводом троса в переднюю и кормовую часть тягача |
Канат, мм | диаметр 17 мм, длинна 60 метров |
Тяговое усилие, тонн |
15 |
Подключение прицепа | все необходимые пневматические, электрические и сигнальные |
Сцепная система быстрой эвакуации | Recovery Eyes 2х25 + 1х45 тонн спереди, и 2х25 тонн сзади |
Volvo FL12 MT tractor unit with crane |
|
---|---|
Тип шасси: специальное колесное полноприводное внедорожное спецшасси разработанное под установку сцепного и тягового оборудования. Шасси с усиленной конструкцией имеет специальную усиленную раму и колёсные мосты конструкции, рассчитанные на крупногабаритные шины высокой грузоподъемности. |
|
Тип |
Колесное самоходное шасси |
Компоновка шасси |
Безкапотная, с расположением двигателя под кабиной |
Габаритные размеры ДхШхВ, мм |
7500х2500х3115 |
Тип рамы |
жесткого типа, из двух прямых продольных лонжеронов |
Габаритные размеры рамы ВЛхТЛхПЛ, мм | 275х10х90 |
Усилитель | 5 мм (повторяет по контуру основной профиль) |
Расстояние между лонжеронами, мм | 800 |
Бампер | стальной 3 мм |
Колесная база, мм |
3700+1370 |
Колея колес, передних/задних, мм | 2060/2055 |
Дорожный просвет перед/зад (на шинах 525/65 R20.5), мм |
430/350 |
Угол въезда/съезда, ° | 40/38 |
Радиус разворота (от стены до стены), м | 14 |
Масса снаряженного автомобиля, кг |
10000 |
Нагрузка на ССУ максимальная, кг | 32000 |
Полная масса автомобиля с грузом и 1 членом экипажа, кг |
42000 |
Распределение нагрузки при полной массе, кг |
9000 33000 |
Полная масса буксируемого полуприцепа по всем видам дорог и местности, кг |
60000 |
Полная масса буксируемого полуприцепа по твёрдым дорогам допускающих нагрузку на ось свыше 10 тс, кг |
120000 |
Объем топливного бака, л | 800 |
Средний расход топлива при полной загрузке, л/100 км | 38 |
Максимальная скорость движения, км/ч | 95 |
Минимальная скорость в режиме максимальной мощности, км/ч | 4 |
Максимальное тяговое усилие, тонн (коэффициент сцепления 0.7) | 21 |
Температурный режим эксплуатации | -50° до +50°, при относительной влажности воздуха до 100% при температуре до 25 °С |
Дорожные условия | Зимник, грунтовые дороги, лесовозные направления V категории с превышением над уровнем моря до 4500 м |
СИЛОВАЯ УСТАНОВКА |
|
Тип двигателя: для поступательного движения и обслуживания систем шасси используется промышленный двигатель внутреннего сгорания, работающий на дизельном топливе. Двигатель специальный жидкостно-масляного охлаждения, с газотурбонаддувом и промежуточным охладителем нагнетаемого воздуха. |
|
Производитель |
Volvo |
Серия | D12A |
Расположение |
Спереди над первой осью и под кабиной водителя |
Конструкция двигателя |
внутреннего сгорания, нижневальный с верхним расположением клапанов |
Объем цилиндров, л |
12.11 |
Конструктивная форма | Рядный блок-картер с общей головкой цилиндров |
Рабочий цикл | 4 такта |
Диаметр цилиндра/ход поршня, мм | 131/150 |
Степень сжатия | 17,5:1 |
Количество клапанов на цилиндр, шт | 4 |
Номинальная мощность, л.с./об.мин |
420/1800 |
Максимальный крутящий момент, Nm/об.мин |
1850/1100-1700 |
Расход топлива, грамм/kW.h/об.мин | 195 |
Турбокомпрессор | Holset HX55 |
Привод |
За счет энергии отработанных газов |
Охлаждение наддувочного воздуха |
Теплообменным радиатором по схеме «воздух-воздух» |
Система смазки двигателя |
смешанная, под давлением и разбрызгиванием с охлаждением масла в жидкостно-масляном теплообменнике |
Объем масла двигателя, л |
36 |
Охлаждение |
жидкостная под давлением в радиаторах |
Вентилятор обдува радиаторов | осевой многолопастный с крыльчаткой |
Привод вентиляторов | с гидромуфтой, регулируемый автоматически |
Объем ОЖ, л | 44 |
Тип впрыска |
непосредственный в цилиндр с помощью насос-форсунок |
Впуск воздуха |
С верху кабины, с системой фильтрации высокой производительности |
Выпуск газов |
вверх |
Экологический стандарт (по требованию) | Tier (Евро-1, 2, 3, 4) |
Мощность моторного тормоза, кВт | 250 |
Зимний старт |
Подогрев топливной магистрали и фильтров с сепарацией топлива Separ, и прогрева двигателя с помощью электрофакельной системой подогрева |
ТРАНСМИССИЯ | |
Тип подачи мощности на колеса: привод по формуле колес 6х6, по типу полный привод с подключаемой первой осью по требованию, с блокировкой всех межосевых и межколесных дифференциалов. |
|
Тип трансмиссионной передачи |
раздельная система из картера механической передачи соединённой карданным валом с раздаточной коробкой |
Коробка смены передач, марка-модель |
Volvo R1700 |
Тип |
механическая трехвальная, четырехступенчатая, с косозубыми шестернями и синхронизацией, дополнительные передачи образуются планетарным демультипликатором. |
Переключение передач |
с ручным селективным переключением кулисой переключения передач |
Количество передач вперед/назад |
9/2 (передаточное отношение) |
С Ползучая (crawler) 1 передача 2 передача 3 передача 4 передача 5 передача 6 передача 7 передача 8 передача Задний ход 1 Задний ход 2 |
16.68 10.18 7.16 5.04 3.75 2.72 1.91 1.35 1.00 4.07 15.26 |
Сцепление | KFD117E |
Тип | сухое, фрикционное однодисковое усиленное с гидроприводом и пневмоусилителем |
Диаметр диска сцепления, мм | 430 |
Раздаточная коробка |
Volvo DF7 |
Тип |
одноступенчатая, с пневматическим включение привода переднего моста без дифференциала |
Передаточное число входящего и исходящего крутящего момента | 1,02:1 |
Распределение момента между передним мостом и задними осями | 1:3 |
Карданная передача |
Открытого типа, количество валов 4 |
Объем масла КПП + РК |
25 |
PTO Power take-off (отбор мощности) количество | 1 |
Тип ВОМ | независимого типа |
Привод ВОМ | от КПП |
Насос | Parker |
Давление, bar | 250 |
Производительность насоса, л/мин | 90 |
Колесные мосты и шины | |
Тип ходовой части: трехосная мостовая схема привода колёс с использованием колёсных неразрезных мостов и стальной подвески с применением многолистовых рессор. |
|
Движитель |
колесный |
Количество осей |
3 (1+2) |
Осевая формула |
6х6 |
Тип мостовых балок |
Специальные неразрезные мосты повышенной грузоподъемности с разнесённой двухступенчатой передачей |
Первый мост, марка/нагрузка, кг (управляемый и ведущий) |
ZF SA APL9000 / 9000 |
Второй мост, марка/нагрузка, кг (ведущий) |
EATON-Fuller RTN 372FR / 16500 |
Третий мост, марка/нагрузка, кг (ведущий) |
EATON-Fuller RTN371BA / 16500 |
Передаточное число главной передачи | 5,41:1 |
Подвеска переднего моста |
с использованием многолистовых пластинчатых рессор и амортизаторов двух стороннего действия, со стабилизатором поперечной устойчивости |
Подвеска задних мостов |
два кормовых моста образуют балансир подвески с центральной осью качания с использованием рессор в виде опорной балки качания и нижних реактивных рычагов, плюс верхний А-образный рычаг |
Рессоры спереди, количество и размеры (ТхШхД), мм |
9 (13х101х1800) |
Рессоры сзади, количество и размеры (ТхШхД), мм | 9 (26х90х1450) |
Диски | составные с запорным кольцом Lemmerz 16х20.5 |
Шины | Бескамерные Michelin XZL 395/85 R20 (400х1220) |
Ошиновка | односкатная для всех осей |
Количество колес | 6+1 |
РУЛЕВОЕ УПРАВЛЕНИЕ | |
Марка-модель |
ZF 8098 |
Положение рулевой колонки | Левое LHD |
Тип |
интегральный рулевой редуктор с встроенным гидроусилителем |
Угол поворота оси |
35° |
Насос |
шестеренчатого типа, установлен на двигателе |
Давление в системе, bar | 150 |
Тип рулевого редуктора | гайка на циркулирующих шариках - рейка - сектор |
Максимальный крутящий момент на валах сошек, Нм | 1000 |
ТОРМОЗНОЕ УПРАВЛЕНИЕ | |
Тип привода главной системы торможения |
Пневматический, трехконтурный с распределителем тормозного усилия |
Система контроля торможения | Антиблокировочная система АБС, ABS |
Производитель тормозов | Wabco S-cam |
Тип тормозного механизма |
Барабанный, с колодочными тормозами |
Размеры тормозного барабана, мм | 420х180 |
Количество тормозных механизмов, шт | 6 |
Объем воздушных ресиверов, л | 250 |
Воздушный компрессор | Wabco |
Воздушный компрессор производительность, л/мин | 1200 |
Осушитель | сменный патрон-фильтр и система впрыска изопропилового спирта с тормозную магистраль |
Количество контуров | 3 |
Количество внешних линий | 1 |
Количество энергоаккумуляторов | 4 |
Стояночный тормоз |
с пружинными энергоаккумуляторами с приводом на две задние оси |
Дополнительная система торможения, тип | двигателем |
Привод | пневматический, компрессионный |
Мощность торможения, кВт | 250 |
ЭЛЕКТРООБОРУДОВАНИЕ | |
Напряжение, В |
24 |
Тип | экранированная, помехозащищенная |
Генератор, В/А |
28/100 |
Мощность, кВт | 1.5 |
Аккумуляторная батарея, количество/емкость А/ч |
2/220 |
Стартер, kW | 6 |
Внешняя разводка | два 7 контактных, 2 контактный, 12 контактный |
кабина |
|
Тип |
Безкапотной компоновки, двухместная со спальным местом, с повышенной теплоизоляцией |
Конструкция кабины |
штампованная стальная, с 4-х точечной подвеской |
Ветровое стекло |
атермальное с электрической системой подогрева |
Салон | комфортабельная, рациональной конструкции с полным набором необходимого инструментального оборудования |
Система климатического контроля |
Автономный источник тепла Webasto и система кондиционирования воздуха |
Кресло водителя | ISRI с пневматической подвеской |
Volvo FL12 MT седельный тягач установленным за кабиной гидравлическим манипулятором, представляет собой колёсный тяговый тягач тяжеловоз с колесной формулой 6х6 предназначенный для выполнения грузоперевозочных и маневровых работ в составе автопоезда полной массой до 120 тонн, как на дорогах общего пользования, так и на пересеченной местности, в том числе и по абсолютному бездорожью V категории в сложных погодно-климатических условиях при температуре окружающего воздуха от -50° до +50° по Цельсию. Вездеходные седельные тягачи Вольво (Volvo) не менее эффективно работают в составе балластных автопоездов в качестве лидирующего буксировщика Pull-Push (тяни-толкай). Тягач применяется для буксировки полуприцепов, тралов тяжеловозов, трейлеров, самосвальных полуприцепов, полуприцепов цистерн, тягач-буксировщик аэродромный.
Седельный тягач с гидроманипулятором, расширяет возможности внедорожного автомобиля. Крановая установка позволяет проводить операции по погрузке и разгрузки различного оборудования и материалов с прицепов и полуприцепов (бортовых, сортиментовозных): труб, промышленного оборудования, леса, хлыстов, нефтегазового и коммунального строительства. Также полноприводный седельный тягач Volvo может быть задействован в качестве специализированного транспортного средства при транспортировке лома в составе автопоездов с полуприцепами. Седельный тягач Volvo 6x6 с краном-манипулятором предназначен для погрузки, разгрузки и транспортировки различных грузов по всем видам дорог и местности. Седельный тягач с гидроманипулятором может эксплуатироваться в составе автопоезда с полуприцепами различных марок. Седельный тягач Volvo с гидроманипулятором HIAB предназначен для выполнения погрузочно-разгрузочных работ и перевозки грузов в составе автопоезда полной массой 120000 кг по всем категориям дорог, рассчитанных на движение автомобилей и автопоездов с осевой нагрузкой 10-13 тонн, и в условиях полного бездорожья. Особенность данного седельного тягача заключается в применении полноприводных односкатных колес большой размерности между. Седельный тягач по заказу может быть изготовлен как в северном исполнении, так и в исполнении для эксплуатации в жарком климате. Седельный тягач обладает следующими преимуществами: минимизировано удельное давление на грунт, что повышает проходимость автомобиля; увеличен клиренс до 460 мм; увеличены углы въезда и съезда, что повышает возможности автомобиля по преодолению различного рода препятствий; повышена бродопроходимость до 0,9 м.
