320 л.с.
6x6
24 тн
вездеход 6х6

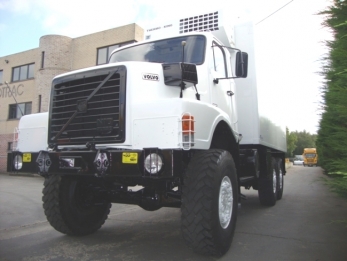

Автомобиль типа «изотермический фургон» с холодильной установкой Thermo King на шасси полноприводного грузового автомобиля высокой проходимости Volvo N10 (Вольво, Швеция) с полноприводной трансмиссией 6х6, предназначен для перевозки тех грузов, которым требуется защита от внешних температурных воздействий. Фургон или автофургон Вольво 6х6 - тип закрытого автомобильного кузова, предназначенный для перевозки грузов, людей или оборудования, изотермический фургон (изотермические фургоны и изотермические автофургоны). Например, в изотермических фургонах перевозят скоропортящиеся пищевые продукты, медицинские препараты. В отличие от обычных грузовых фургонов, в стенах, потолке и на полу изотермических фургонов есть слой термоизолятора. В случае, когда груз нуждается в соблюдении жесткого температурного режима, для перевозки используют грузовые автомобили: фургон рефрижератор (фургоны рефрижераторы и автофургоны рефрижераторы). Например, в рефрижераторах перевозят замороженные продукты. Конструктивно фургон-рефрижератор состоит из сэндвич-панелей со слоем утеплителя. Эта оболочка призвана минимизировать теплообмен с окружающей средой. В отличие от изотермического, автофургон-рефрижератор оборудуется еще и холодильной установкой, благодаря чему становится возможна перевозка грузов на большие расстояния и в течение продолжительного времени.
Главное преимущество изотермического грузового автомобиля, это специальное внедорожное полноприводное шасси, рассчитанное на эксплуатацию в отдаленной местности, где требуются не только рефрижераторы большой грузоподъемности и внутреннего объема, но и высокопроходимые машины. Поэтому рефрижератор Volvo имеет оригинальную конструкцию, в основе которой мощная лонжеронная рама и капотная компоновка. Шасси автомобиля трехосное с полным приводом всех колёс 6х6. Ошиновка колёс односкатная на крупногабаритных внедорожных шинах. Трансмиссия машины специальная, с гидромеханической передачей ZF WSK400.
Автомобиль-рефрижиратор |
|
---|---|
Назначение оборудования: полноприводное шасси производства Volvo с установленным оборудованием типа «фургон-рефрижератор», представляет собой высокопроходимое шасси, используемое для перевозки скоропортящихся пищевых продуктов, медицинских препаратов, питьевой воды. |
|
Кузов | изотермический |
Грузоподъемность номинальная, кг |
24000 |
Размеры кузова внутри ДхШхВ, мм | 5000х2200х2000 |
Конструкция | сэндвич панели |
Холодильная установка |
Thermo King |
Volvo NL10 6x6 капотное шасси |
|
---|---|
Тип колёсного шасси: специальное колесное полноприводное внедорожное шасси экстремальной проходимости разработанное под установку грузового оборудования, и выполнении тяговых и буксировочных работ в экстремальных условиях пересечённой местности. Шасси с усиленной конструкцией серии Heavy Duty для тяжелых условий эксплуатации, с возможностью сцепки с техникой прицепного типа. Шасси имеет специальную раму и колёсные мосты, рассчитанные на крупногабаритные шины высокой грузоподъемности. |
|
Тип |
Колесное самоходное моторизированное шасси |
Компоновка шасси |
Капотная, с расположением двигателя перед кабиной |
Габаритные размеры ДхШхВ, мм |
8100х2450х3400 |
Тип рамы |
жесткого типа, из двух прямых продольных С-образных балок с усилителем |
Габаритные размеры рамы ВЛхТЛхПЛ, мм | 430х14х85 |
Лонжерон усилитель, толщина в мм |
7 |
Расстояние между лонжеронами, мм | 800 |
Поперечины рамы | штампованные |
Сцепные и эвакуационные петли | 2х25 + 1х40 тонн спереди, и 2х25 тонн сзади |
Сцепная система быстрой эвакуации | STANAG Recovery Eyes |
Бампер | стальной 5 мм |
Колесная база, мм |
4550+1370 |
Колея колес, передних/задних, мм | 2060/2055 |
Дорожный просвет перед/зад (на шинах 14.00 R20), мм |
440/360 |
Радиус разворота (от стены до стены), м | 18 |
Масса снаряженного автомобиля, кг |
13000 |
Масса полезной нагрузки, кг | 24000 |
Полная масса автомобиля с грузом и 1 членом экипажа, кг |
37000 |
Распределение нагрузки при полной массе, кг |
|
Полная масса буксируемого прицепа по всем видам дорог и местности, кг |
45000 |
Объем топливного бака, л | 400 |
Средний расход топлива при полной загрузке, л/100 км | 32 |
Максимальная скорость движения, км/ч | 90 |
Минимальная скорость в режиме максимальной мощности, км/ч | 3 |
Максимальное тяговое усилие, тонн (коэффициент сцепления 0.7) | 21 |
Угол въезда |
39° |
Угол съезда |
38° |
Преодолеваемое водное препятствие с ходу, м |
1 |
Температурный режим эксплуатации | -50° до +50°, при относительной влажности воздуха до 100% при температуре до 25 °С |
Дорожные условия | Зимник, грунтовые дороги, лесовозные направления V категории с превышением над уровнем моря до 4500 м |
СИЛОВАЯ УСТАНОВКА |
|
Тип двигателя: для поступательного движения и обслуживания систем шасси включая гидравлического оборудования используется промышленный двигатель внутреннего сгорания, работающий на дизельном топливе, и его смесей с бензином и керосином. Двигатель специальный жидкостно-масляного охлаждения, с газотурбонаддувом и промежуточным охладителем нагнетаемого воздуха. |
|
Производитель |
Volvo |
Серия | TD101 GA |
Расположение | Спереди под капотом в колесной базе, продольно |
Конструкция двигателя |
внутреннего сгорания, нижневальный с верхним расположением клапанов |
Объем цилиндров, л |
9.6 |
Конструктивная форма | R-образная рядная компоновка 6 цилиндров |
Рабочий цикл | 4 такта |
Диаметр цилиндра/ход поршня, мм | 120.65/140 |
Степень сжатия | 15:1 |
Количество клапанов на цилиндр, шт | 2 |
Номинальная мощность, л.с./об.мин |
320/2200 |
Максимальный крутящий момент, Nm/об.мин |
1200/1400 |
Расход топлива, грамм/kW.h/об.мин | 198 |
Турбокомпрессор | Holset HX55 |
Количество | 1 |
Привод |
За счет энергии отработанных газов |
Охлаждение наддувочного воздуха |
Теплообменным радиатором по схеме «воздух-воздух» с принудительной протяжкой воздуха |
Впуск воздуха |
С верху кабины, с системой фильтрации высокой производительности |
Система смазки двигателя |
смешанная, под давлением и разбрызгиванием с охлаждением масла в жидкостно-масляном теплообменнике |
Объем масла двигателя, л |
31 |
Охлаждение |
жидкостная под давлением в радиаторах |
Объем ОЖ, л | 50 |
Топливо |
смесь для зимы 60% дизельного топлива и 40% керосина, или 70% дизельного топлива и 30% бензина |
Тип топливного насоса | рядный механический многоплунжерный ТНВД Bosch с механическим регулятором |
Тип впрыска |
непосредственный в цилиндр с помощью механических форсунок |
Впуск воздуха |
С верху кабины, с системой фильтрации высокой производительности |
Выпуск газов |
вниз |
Экологический стандарт (по требованию) | Tier (Евро-1, 2, 3, 4) |
Мощность моторного тормоза, кВт | 200 |
Зимний старт |
Подогрев топливной магистрали и фильтров с сепарацией топлива Separ, и прогрева двигателя с помощью электрофакельной системой подогрева |
ТРАНСМИССИЯ | |
Тип подачи мощности на колеса: привод по формуле колес 6х6, по типу полный привод с подключаемой первой осью по требованию, с блокировкой всех межосевых и межколесных дифференциалов. |
|
Тип трансмиссионной передачи |
раздельная система из картера механической передачи соединённой карданным валом с раздаточной коробкой |
Механизм переключения |
механический, с ручным селективным переключением |
Сцепление |
гидротрансформатор |
Производитель |
Zahnrad Fabrik WSK Transmatic 400 |
Тип | одноступенчатый, трехколесный с функцией блокировки и с использованием автоматической трансформацией момента |
Коэффициент трансформации ГТР, мин-мах | 1:1-2.5:1 |
Охлаждение ГТР | Теплообменным радиатором по схеме «масло-вода» |
Тормозная мощность, кВт | 400 |
Коробка смены передач, марка-модель |
Volvo R62 |
Тип |
механическая трехвальная, с делителем и демультипликатором |
Количество передач вперед/назад |
8/1 |
1 передача 2 передача 3 передача 4 передача 5 передача 6 передача 7 передача 8 передача Задний ход 1 |
10.60 7.40 5.20 3.93 2.70 1.89 1.32 1.00 9.71 |
Раздаточная коробка |
Volvo FD6 |
Тип |
выносного типа, вальная, одноступенчатая |
Передаточное число входящего и исходящего крутящего момента | 1,03:1 |
Распределение момента между передним мостом и задними осями | 1:1,78 |
Карданная передача |
Открытого типа, количество валов 4 |
PTO Power take-off (отбор мощности) количество | 1 |
Тип ВОМ | PTO N130R независимого типа |
Привод ВОМ | от коробки отбора мощности |
Насос | Parker pump F11-39 |
Давление, bar | 420 |
Производительность насоса, л/мин | 78 |
Объем масла в гидробаке, л | 150 |
Колесные мосты и шины | |
Тип ходовой части: трехосная мостовая схема привода колёс с использованием колёсных неразрезных мостов и стальной подвески с применением многолистовых рессор. |
|
Движитель |
колесный |
Количество осей |
3 (1+2) |
Осевая формула |
6x6 |
Тип мостовых балок |
Специальные неразрезные мосты повышенной грузоподъемности с двухступенчатой разнесённой передачей с использованием бортовых планетарных редукторов |
Первый мост, марка/нагрузка, кг (управляемый и ведущий) |
ZF RPL-5500R / 8000 |
Подвеска переднего моста | с использованием многолистовых пластинчатых рессор и амортизаторов двух стороннего действия, со стабилизатором поперечной устойчивости |
Второй мост, марка/нагрузка, кг (ведущий) |
EATON-Fuller RTN 372FR / 16500 |
Третий мост, марка/нагрузка, кг (ведущий) | EATON-Fuller RTN371BA / 16500 |
Подвеска задних мостов |
два кормовых моста образуют балансир подвески с центральной осью качания с использованием рессор в виде опорной балки качания и нижних реактивных рычагов, плюс верхний А-образный рычаг |
Передаточное число главной передачи | 5,41:1 |
Диски |
Бездисковые TRILEX с разборными сегментированными ободами |
Шины | Бескамерные Michelin XZL 14.00 R20 |
Ошиновка | односкатная на передней и задней оси |
Количество колес | 6+1 |
РУЛЕВОЕ УПРАВЛЕНИЕ | |
Марка-модель |
ZF 8098 |
Положение рулевой колонки | Левое LHD |
Тип |
интегральный рулевой редуктор с встроенным гидроусилителем |
Угол поворота передней оси и второй |
32° |
Насос |
шестеренчатого типа, установлен на двигателе |
Давление в системе, bar | 150 |
Тип рулевого редуктора | гайка на циркулирующих шариках - рейка - сектор |
Максимальный крутящий момент на валах сошек, Нм | 900 |
Система рулевого управления компактна, имеет верхнее расположение и полностью защищена на бездорожье. Система управления колёсами, оснащена резервной гидравлической системой, с приводом от гидронасоса установленного на вторичном валу КПП, которая срабатывает при остановке двигателя или поломке основного гидравлического насоса рулевой системы. |
|
ТОРМОЗНОЕ УПРАВЛЕНИЕ | |
Тип привода главной системы торможения |
Пневматический, трехконтурный с распределителем тормозного усилия |
Система контроля торможения | Антиблокировочная система АБС, ABS |
Производитель тормозов | Wabco S-cam |
Тип тормозного механизма |
Барабанный, с колодочными тормозами |
Размеры тормозного барабана, мм | 420х180 |
Количество тормозных механизмов, шт | 6 |
Объем воздушных ресиверов, л | 160 |
Воздушный компрессор | Knorr |
Воздушный компрессор производительность, л/мин | 900 |
Осушитель | сменный патрон-фильтр и система впрыска изопропилового спирта с тормозную магистраль |
Количество контуров | 4 |
Количество внешних линий | 2 |
Количество энергоаккумуляторов | 4 |
Стояночный тормоз |
с пружинными энергоаккумуляторами с приводом на две задние оси |
Дополнительная система торможения, тип | двигателем |
Привод | пневматический, компрессионный |
Мощность торможения, кВт | 200 |
Трансмиссионная система торможения, тип |
гидравлический замедлитель |
Привод | не изнашиваемый |
Мощность торможения, кВт | 400 |
ЭЛЕКТРООБОРУДОВАНИЕ | |
Напряжение, В |
24 |
Предохранители | многоразовые |
Генератор, В/А |
28/60 |
Мощность, кВт | 1.5 |
Инвертор | 24-220 В |
Аккумуляторная батарея, количество/емкость А/ч |
4/190 |
Стартер, kW | 6 |
Внешняя разводка | два 7 контактных, 2 контактный, 12 контактный |
кабина |
|
Тип |
Капотной компоновки двухместная без спального места, с повышенной теплоизоляцией |
Конструкция кабины |
стальная, с жесткой подвеской |
Ветровое стекло |
стекло плоское, атермальное с электрической системой подогрева |
Салон | комфортабельная, рациональной конструкции с полным набором необходимого инструментального оборудования |
Система климатического контроля |
Автономный источник тепла Webasto и система кондиционирования воздуха |
Кресло водителя | ISRI с пневматической подвеской |
Volvo NL10 6x6 фургон рефрижератор предназначен для перевозки различных грузов, в том числе продовольственных (замороженных и скоропортящихся продуктов), требующих максимальной и надежной термоизоляции от внешней среды. Фургоны-рефрижераторы предназначены для перевозки различных грузов, в том числе продовольственных (замороженных и скоропортящихся продуктов), требующих максимальной и надежной термоизоляции от внешней среды. Рефрижераторы рассчитаны на эксплуатацию при температуре окружающей среды от -40ºС до +40ºС и относительной влажности воздуха 80%. Автомобиль вездеход может эксплуатироваться как на дорогах общего пользования, так и на пересеченной местности, в том числе и по абсолютному бездорожью V категории в сложных погодно-климатических условиях при температуре окружающего воздуха от -50° до +50° по Цельсию.
Изотермический фургонов из сэндвич-панелей, это автомобиль рефрижератор, оборудованный холодильной установкой для поддержания внутри кузова необходимого температурного режима. В изотермических фургонах из "сэндвич-панелей" в качестве утеплителя использован пенополиуретан, под давлением нагнетаемый в межпанельное пространство. Он обеспечивает не только лучшую теплоизоляцию, проникая практически во всё незаполненное пространство между стенок, но и придаёт повышенную прочность всему фургону, выполняя функцию дополнительно скрепляющего всю конструкцию фургона материала. Пол выполнен из металла, утепление из пенопласта шириной 50 мм, покрытое фанерой, толщина которой 20 мм, сверху пол фургона покрыт оцинкованным профилем. Все швы соединений фургона обрабатываются герметическим материалом. Такой фургон эксплуатируется по принципу "термоса". Фургоны-сэндвич характеризуется отсутствием «тепловых мостов» в конструкции. Они обладают уникальным сочетанием конструкционных свойств, малой массой и высокой долговечностью. Сэндвич фургоны обладают очень низкой теплопроводностью и обеспечивают возможность длительной перевозки охлажденных и замороженных продуктов. На них часто устанавливается холодильное оборудование. Поэтому фургоны - сэндвич часто называют фургонами-рефрижераторами. Фургон оснащен кормовыми двухстворчатыми дверьми (открываются на 270 º) с 3-х лепестковыми резиновыми уплотнителями, и двухстворчатые боковые двери. Фургоны комплектуются: пластиковыми брызговиками; плафонами внутреннего освещения; резиновыми отбойниками; боковой защитой, противоподкатным брусом. Платформа снизу защищена оцинкованным листом от агрессивного воздействия дороги.
