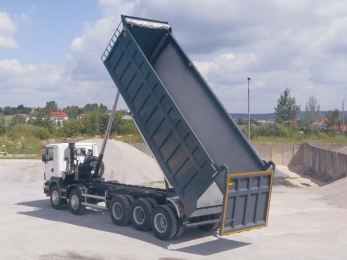

Самосвал для перевозки угла с пятью осями производства Scania G440 CB 10x4 представляет собой специальную разработку от Шведского производителя, для Российских условий с целью повышения эффективности горной добычи. Поэтому самосвальный грузовой автомобиль для открытых горных работ имеет значительную грузоподъемность 46 тонн, с возможностью движения на дорогах общего пользования благодаря автомобильному многоосному шасси и комфортабельной кабиной. Кузов самосвала производства KH-Kipper специальный, большого объема в 40 метров кубических, с задней разгрузкой. Кузов адаптирован для угля, и других мало плотных горных пород, с возможностью перевозки в том числе и других насыпных и навальных грузов, в том числе глины, песка, грунта. Кузов оснащен задним откидным бортом на верхних петлях.
Колесное самоходное шасси Scania G440 использует удлинённое шасси с 5 осевыми агрегатами и высокорасположенной усиленной рамой, которая состоит из двух вложенных один в другой лонжерон. Для манёвренности самосвал имеет три управляемые сои, первые две и последний мост, а два колёсных моста являются ведущими. При это три последние оси имеют двухскатную ошиновку. В качестве привода самосвал имеет дизельный двигатель Scania DC13 мощностью 440 л.с., который работает в паре с механической коробкой переключения передач, со сближенными передаточными числами и скоростным диапазоном до 70 км/ч. Передаточные числа в колёсных моста с длинной передачей 7,18:1 так же рассчитаны на тяжелые условия работы в горной добычи.
Высокопроизводительный карьерный самосвал Scania (Скания) G480 CB10x4EHZ с кузовом для горных пород имеет грузоподъемность сорок шесть тонн и предназначен для транспортировки скальных, вскрышных пород и других материалов с плотностью до 1050 кг/м.куб в разрезах, карьерах и по дорогам общего пользования. Загрузка предпочтительна гидравлическими экскаваторами или фронтальными колёсными погрузчиками с объёмом ковша до 6 м.куб.

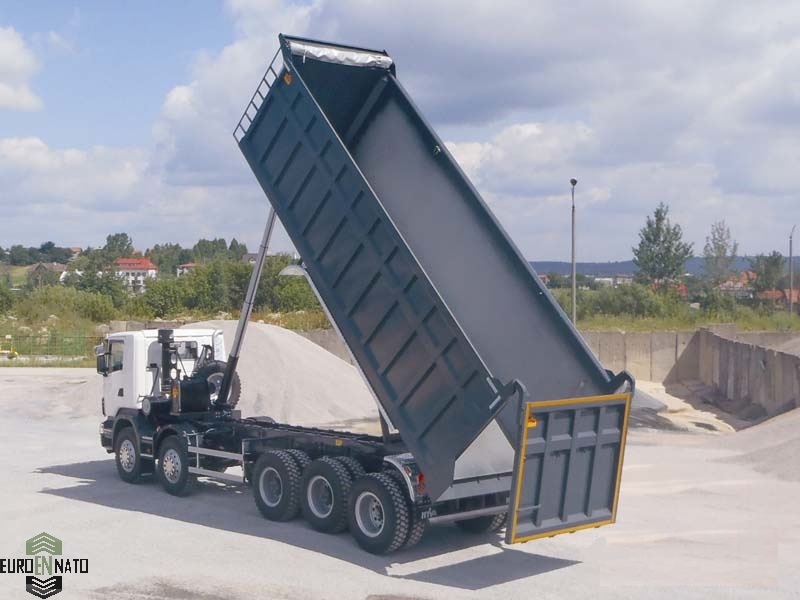

Самосвальный кузов для перевозки угля |
|
---|---|
Назначение самосвального кузова: кузов самосвальной платформы для автомобильного шасси предназначен для перевозки полезных ископаемых малой плотности, и поэтому имеет большой объем, без использования системы обогрева кузова. |
|
Объем самосвального кузова (геометрический) м.куб. | 40 |
Грузоподъемность самосвала номинальная, кг |
46000 |
Производитель кузова самосвала | KH-Kipper |
Плотность груза, не более кг/м.куб | 1050 |
Размеры кузова внутри ДхШхВ, мм | 8200х2400х1900 |
Разгрузка |
назад, с передним расположением телескопического гидравлического подъемника и рычажного механизма стабилизатора для нейтрализации поперечных сил |
Цикл (подъем, разгрузка, опускание), с | 34 |
Тип самосвального кузова |
Сварной, коробчатого сечения, с развитыми ребрами жесткости |
Задний борт | с верхними петлями раскрытия и закрытия борта с механическими замками для жесткой фиксации |
Толщина днища кузова, мм | 10 |
Толщина борта кузова, мм | 6 |
Материал кузова | высококачественная сталь Hardox 450 |
Угол опрокидывания, градусов |
50 |
Система защиты кабины водителя FOPS-ROPS |
с использованием сварного козырька в единой конструкции с самосвальным кузовом |
Scania G440 CB 10x4 EHZ технологическое шасси | |
---|---|
Тип колёсного шасси: специальное колесное многоосное вседорожное шасси разработанное под установку самосвального оборудования, и выполнении тяговых и буксировочных работ в экстремальных условиях пересечённой местности. Шасси с усиленной конструкцией серии Heavy Duty для тяжелых условий эксплуатации, с возможностью сцепки с техникой прицепного типа. Шасси имеет специальную раму и колёсные мосты, рассчитанные на крупногабаритные шины высокой грузоподъемности. |
|
Тип |
Колесное самоходное шасси |
Компоновка шасси |
Безкапотная, с расположением двигателя под кабиной |
Габаритные размеры ДхШхВ, мм |
10700х2900х3990 |
Высота рамы, мм |
1230 |
Тип рамы |
жесткого типа, из двух прямых продольных лонжеронов |
Габаритные размеры рамы (Scania type F958) ВЛхТЛхПЛ, мм | 270х9.5х90 |
Воженный усилитель (по всей длине), толщина в мм |
8 |
Расстояние между лонжеронами, мм | 770 |
Бампер | стальной, составной 3 мм |
Колесная база, мм |
1940+2510+1450+1450 |
Дорожный просвет минимальный, мм |
340 |
Радиус разворота (от стены до стены), м | 14.6 |
Масса снаряженного автомобиля, кг |
20000 |
Нагрузка максимальная, кг | 46000 |
Полная масса автомобиля с грузом и 1 членом экипажа, кг |
66000 |
Распределение нагрузки при полной массе, кг |
|
Полная масса буксируемого прицепа по всем видам дорог и местности, кг |
90000 |
Полная масса буксируемого прицепа по твёрдым дорогам допускающих нагрузку на ось свыше 10 тс, кг |
160000 |
Объем топливного бака, л | 400 |
Средний расход топлива при полной загрузке, л/100 км | 75 |
Максимальная скорость движения, км/ч | 77 |
Минимальная скорость в режиме максимальной мощности, км/ч | 7 |
Максимальное тяговое усилие, тонн (коэффициент сцепления 0.7) | 26 |
Угол въезда/съезда, ° | 38/34 |
Стоп-старт на подъеме, % | 47 |
Температурный режим эксплуатации | -50° до +50°, при относительной влажности воздуха до 100% при температуре до 25 °С |
Дорожные условия | Зимник, грунтовые дороги, лесовозные направления V категории с превышением над уровнем моря до 4500 м |
Силовая установка |
|
Тип двигателя: для поступательного движения и обслуживания систем шасси используется промышленный двигатель внутреннего сгорания, работающий на дизельном топливе. Двигатель специальный жидкостно-масляного охлаждения, с газотурбонаддувом и промежуточным охладителем нагнетаемого воздуха. |
|
Производитель |
Scania |
Серия | Scania DC13 |
Расположение |
Спереди над первой осью и под кабиной водителя |
Конструкция двигателя |
внутреннего сгорания, нижневальный с верхним расположением клапанов |
Объем цилиндров, л |
12.7 |
Конструктивная форма | Рядный 6 цилиндровый блок-картер с раздельными головкой цилиндров |
Рабочий цикл | 4 такта |
Диаметр цилиндра/ход поршня, мм | 130/160 |
Степень сжатия | 17.3:1 |
Количество клапанов на цилиндр, шт | 4 |
Номинальная мощность, л.с./об.мин |
440/1900 |
Максимальный крутящий момент, Nm/об.мин |
2300/1000-1300 |
Расход топлива, грамм/kW.h/об.мин | 199 |
Турбокомпрессор | Holset HX52 |
Привод |
За счет энергии отработанных газов |
Охлаждение наддувочного воздуха |
Теплообменным радиатором по схеме «воздух-воздух» |
Система смазки двигателя |
смешанная, под давлением и разбрызгиванием с охлаждением масла в жидкостно-масляном теплообменнике |
Объем масла двигателя, л |
40 |
Охлаждение |
жидкостное под давлением в радиаторах |
Вентилятор обдува радиаторов | осевой многолопастный с крыльчаткой |
Привод вентиляторов | с гидромуфтой, регулируемый автоматически |
Объем ОЖ, л | 55 |
Тип впрыска |
непосредственный в цилиндр с помощью системы Common Rail |
Тип |
Scania XPI |
Впуск воздуха |
С верху кабины, с системой фильтрации высокой производительности |
Выпуск газов |
вверх за кабиной |
Экологический стандарт (по требованию) | Евро-3 |
Мощность моторного тормоза, кВт | 230 |
Зимний старт |
Подогрев топливной магистрали и фильтров с сепарацией топлива Separ, и прогрева двигателя с помощью электрофакельной системой подогрева |
Трансмиссия |
|
Тип привода мощности на колеса: привод по осевой формуле колес 10х4, по типу привод со свободным дифференциалом на 3 и 4 мост, с механизмом блокировки дифференциальной связи. |
|
Тип трансмиссионной передачи |
механическая, многоступенчатая с автоматизированным переключением и наличием педали сцепления |
Сцепление | Scania K432 |
Тип | сухое, фрикционное дисковое усиленное с гидроприводом и пневмоусилителем |
Диаметр диска сцепления, мм | 430 |
Коробка смены передач, марка-модель |
Scania GRS900R Opticruise |
Тип |
трехвальная с тремя основными передачами с косозубыми шестернями и синхронизацией, и с делителем и демультипликатором |
Переключение передач |
полностью автоматизированное и с ручным селективным переключением передач |
Количество передач вперед/назад |
14/2 |
Тип передач |
со сближенными передаточными числами, с 12 ступенями основного хода + 2 понижающие передачи |
Диапазон скоростей в режиме максимальной мощности двигателя, км/ч | 7-77 |
Диапазон передаточных чисел |
16,41 до 1,00 |
Трансмиссионный гидравлический замедлитель, мощность кВт |
650 |
Тип | Scania К4100 retarder |
Тормозной момент ретардера, Нм | 4100 |
Карданная передача |
Scania P600 открытого типа, количество валов 2 |
Объем масла КПП |
25 |
PTO Power take-off (отбор мощности) количество | 1 |
Серия | Scania EG604 |
Тип ВОМ | независимого типа |
Привод ВОМ | от КПП |
Колесные мосты и шины | |
Тип ходовой части: пятиосная мостовая схема с приводом колёс двух осей, с использованием колёсных неразрезных мостов и подвески с применением многолистовых рессор. Колесные мосты оснащены механизмом межколесной блокировки дифференциала. |
|
Движитель |
колесный |
Количество осей |
5 (2+2+1) |
Осевая формула |
10х4 |
Тип приводных мостов |
специальные неразрезные мосты повышенной грузоподъемности с разнесённой двухступенчатой передачей |
Первый-второй мост, марка/нагрузка, кг (управляемый) |
Scania 2x AM900 / 18000 |
Подвеска передней пары мостов |
индивидуальная для каждого моста с использованием малолистовых пластинчатых рессор и амортизаторов двух стороннего действия |
Размеры рессор, количество - толщина |
4х28 |
Третий-четвертый мост, марка/нагрузка, кг (ведущий) |
Scania 2x AD1501P / 32000 |
Передаточное число главной передачи | 7,18:1 |
Редуктора | RPB835 + RB835 |
Подвеска третьего-четвертого моста |
в составе балансира Scania BT301S с использованием листовых пластинчатых рессор и амортизаторов двух стороннего действия |
Размеры рессор КхТхШ |
5х48х90 |
Пятый колесный мост (управляемый и подъемный) |
BPW RDZ |
Подвеска моста | пневматическая |
Диски | стальные Lemmerz 8.5х24 |
Шины | Бескамерные Michelin XDY 12,00 R24 (320х1250) |
Ошиновка | односкатная для первых двух осей и двухскатная для остальных |
Количество колес | 18+1 |
Рулевое управление | |
Марка-модель |
ZF 8098 |
Положение рулевой колонки | Левое LHD |
Тип |
интегральный рулевой редуктор с встроенным гидроусилителем |
Поворотные оси |
первые две оси + пятый мост с поворотом на ограниченный угол с поворотом в противоположную сторону |
Насос |
шестеренчатого типа, установлен на двигателе |
Давление в системе, bar | 150 |
Тип рулевого редуктора | гайка на циркулирующих шариках - рейка - сектор |
Максимальный крутящий момент на валах сошек, Нм | 1200 |
Тормозное управление |
|
Тип привода главной системы торможения |
Пневматический, двухконтурный с распределителем тормозного усилия |
Система контроля торможения | Антиблокировочная система, ABS с контролем тягового усилия |
Производитель тормозов | Scania S-cam |
Тип тормозного механизма |
Барабанный, с колодочными тормозами |
Размеры тормозного барабана, мм | 420х180 |
Количество тормозных механизмов, шт | 10 |
Объем воздушных ресиверов, л | 180 |
Воздушный компрессор | Knorr 720 |
Воздушный компрессор производительность, л/мин | 800 |
Осушитель | сменный патрон-фильтр |
Количество энергоаккумуляторов | 6 |
Стояночный тормоз |
с пружинными энергоаккумуляторами с приводом на две оси |
Расположение энергоаккумуляторов | над мостами, защищенные |
Дополнительная система торможения, тип | двигателем |
Привод | пневматический, компрессионный |
Мощность торможения, кВт | 230 |
Тормозной замедлитель | гидродинамический, не изнашиваемый |
Мощность торможения, кВт | 650 |
Электрооборудование | |
Напряжение, В |
24 |
Тип | экранированная, помехозащищенная |
Генератор, В/А |
28/80 |
Аккумуляторная батарея, количество/емкость А/ч |
2/220 |
Стартер, kW | 6 |
Внешняя разводка | два 7 контактных, 2 контактный, 12 контактный |
Кабина |
|
Тип |
Scania CG14 безкапотной компоновки, двухместная, с повышенной теплоизоляцией |
Конструкция кабины |
штампованная стальная, с 4-х точечной подвеской |
Ветровое стекло |
атермальное с электрической системой подогрева |
Салон | комфортабельная, рациональной конструкции с полным набором необходимого инструментального оборудования |
Система климатического контроля |
Автономный источник тепла Webasto и система кондиционирования воздуха |
Кресло водителя | ISRI с пневматической подвеской |
